什么是LED显示屏的扫描模式?

什么是LED显示屏的扫描模式?

LED显示屏的扫描模式让很多人感到困惑,它的作用是什么?这对LED屏幕有什么影响?这里为您提供详细信息:



平均LED由IC驱动LED





意味着LED关闭。



每个驱动IC有16个引脚,最多可驱动16个LED芯片。静态驱动模式意味着LED模块上的所有LED随时由IC驱动,如下图所示:

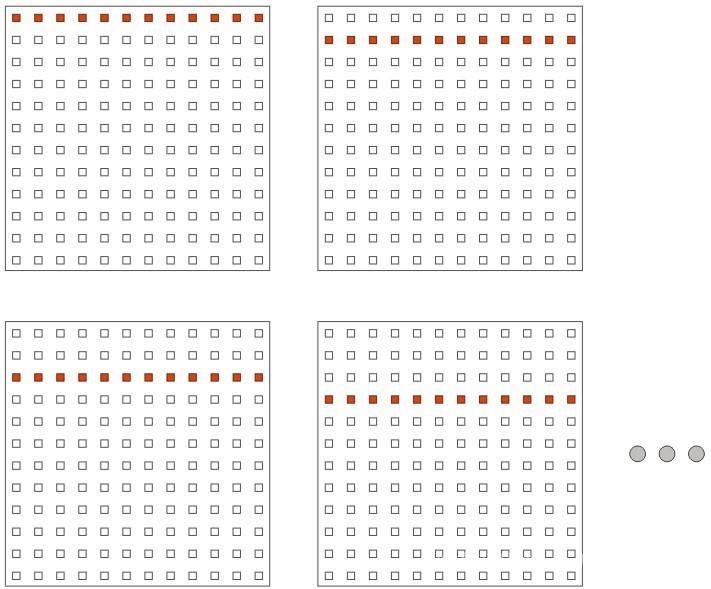

1/12扫描模式,表示模块上的1/12 LED一次由IC驱动,下次有其他1/12 LED被驱动。

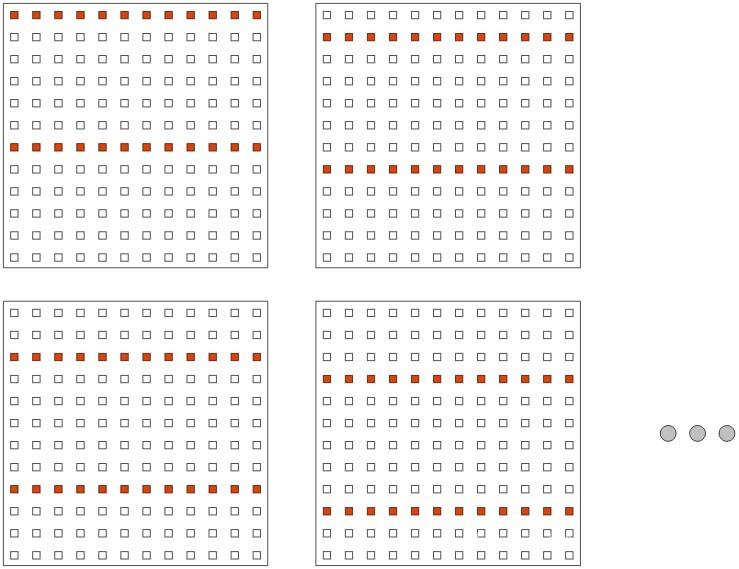

1/6扫描模式,意味着模块上的1/6 LED一次由IC驱动,下次还有其他1/6 LED被驱动。







拍照时可以找到扫描线(普通IC)



拍照时没有扫描线可以喜欢,(高刷新率IC)

注意:由于扫描模式改变扫描线非常快,并且无法通过人眼区分,因此在视觉上,我们感觉LED全部亮时间,但实际上,当我们看到它时,扫描模式会关闭LED。

因此,低扫描模式可以节省驱动IC,并节省成本。但它对LED屏幕有什么影响?



1)亮度:高扫描一次点亮LED,因此亮度高于低扫描模式,理论上,对于相同的LED显示,静态扫描是1/2扫描的双倍亮度,和1/4扫描是1/8扫描的双倍亮度。但这不是绝对的公式,因为有时候不需要那么多的亮度,并且会降低电流,最后降低亮度。



2)刷新率:通常较低的扫描率,刷新率低于较高的扫描率。这不适用于多个公式作为亮度,因为刷新率主要取决于PCB设计。



3)功耗:理论上,扫描越高,功率越高,这适用于多个公式,例如1/5扫描是双倍功耗的1/10扫描。此外,它受电流的限制,工厂可能会减少电流,最终降低功率和亮度。

因此,选择合理的LED显示扫描模式非常重要,不是越高越好,也不相反。它需要基于亮度,功率,刷新率和成本,最后设计出一个好的LED屏幕。
